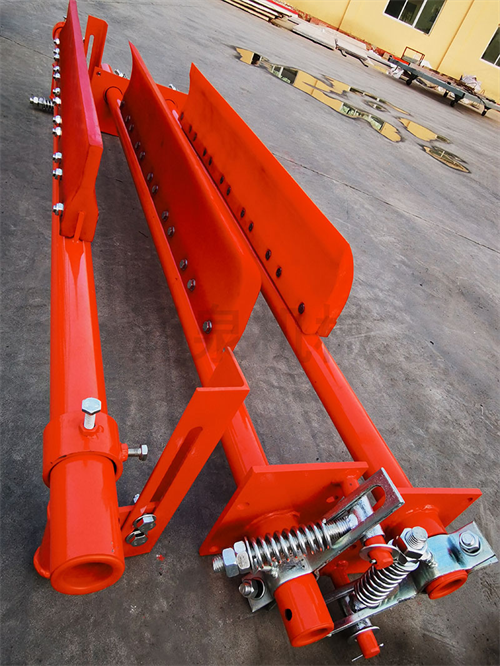

Vöökonveier ARM-i vastukaaluga topeltradade puhastusvahend on uut tüüpi puhastusvahend, millel on stabiilse jõudluse omadused, hea puhastusmõju ning hõlpsalt demonteerimine ja kokkupanek.
Konveieripuhasti sisaldab fikseeritud rihmarattaplokki, traadirossi, ühendusvarda, kummist kaabitsakomplekti, vastukaalu, jagatud libisevat laagrit, metalliskraadi komplekti ja muid komponente ning järgmine on lühike sissejuhatus igasse komponendisse ja selle funktsiooni.
1. konveierilint
Konveierilint on konveieri oluline osa, konveierilindi maksumus konveieris moodustab 30% ~ 50% kogu seadme maksumusest ja mõned konkreetsed töötingimused nõuavad konveierilindil kulumiskindluse, soojustakistuse, leegi aeglustaja, õliresistentsuse ja osoontakistuse omadusi. Konveieri töö ajal on konveierilindi koormus äärmiselt keeruline ja lisaks pikisuunalise tõmbepingele on see ka rulli ja rulli paindepinge. Enamik vöökahjustusi avaldub tööpinna ja servade kulumisena, lagunemise, rebenemise ja koorimisena, mis on põhjustatud suurte, teravate materjalide mõjust. Puhastaja kujundamisel on vaja valida sobiv puhastusploki materjal, et vältida konveierilindi kahjustusi nii palju kui võimalik. Konveierilinti ei kirjeldata üksikasjalikult nende osadena.
2. rullige lihtsalt
Rullrühm on vöökonveieri oluline komponent ja vastavalt konveieris mängitud rollile võib rulli jagada kahte kategooriasse: ülekanderull ja tagurdusrull. Ajami trumli funktsioon on ajami konveierilindile antud pöördemomendi ülekandmine.
Rulli ümberpööramise lihtsustamine hõlmab konveierilindi suunda konveieri lõpus, suuniseid, et suurendada käigukarva pakkimisnurka ja pingutusseadme juhendamist. Kohandaja kujunduses on see raskeveokite konveieri peamootoriks ning rulli suurus määrab konveierilindi laiuse ja puhastusvahendi laiuse, millel on teatav juhtroll puhastusvahendi kujundamisel. Samuti ei kirjeldata trummi üksikasjalikult puhtama osana.
3. fikseeritud rihmarattaplokk
Fikseeritud rihmaratta grupp koosneb kolmest rihmarattast, esimene mängib tagurpidi ning teine ja kolmas rihmarattad mängivad vahemaa kohandamise rolli nii, et vastukaalu saaks paigutada mõistlikusse olukorda.
4. traadiross
Traadiross on oluline element, mis ühendab vastukaalu ja ühendusvarda.
5. ühendusvarras
Ühendusvarras on oluline element, mis ühendab traatköie, kummi kaabitsa ja metallist kaabitsa, mis mängib rolli ülemise ja alumise osa ühendamisel.
6. kummi kaabitsakomplekt
Kummist kaabitsakomplekt koosneb neljast sama spetsifikatsiooniga kummist kaabitsast, kummist kaabitsavõllist, kaabitsaistmest, kaabitsaistme kinnituspolti ja kaabitsavõlli, kummist kaabitsa kinnituspolti ja kaabitsaistme, kummist kaabnaati ja kummist kaabikraadi pähklit. Kummist kaabitsakomplekt on üldise puhastusvahendi kriitiline komponent.
7. vastukaal
Kummist kaabitsa pressiväljak varustab kaks kontraatsi komplekti, millest igaüks koosneb neljast malmistükist ühe raskusega kümme kg ja kaks malmist tükki, ühe raskusega viis kg.
8. lõhestatud libisev laager
Jagatud libisevat laagrit on lihtsam paigaldada kui veerev laager, mis toob puhastusvahendi kokkupanekuprotsessi mugavuse ja see kannab suurt jõudu ning selle tööosa ei liigu sageli suure nurga all ning määrdeaine täitmine on mugavam.
9. metallist kaabitsakomplekt
Metallist kaabitsikoostu koosneb M13-st valmistatud kulumiskindlast terasest tükist, metallist kaabitsahoidjast, metallist kaabitsavõllist, survevardast, survevedrust, survevedru võllist, kaabitsaistme jaoks kinnituspolti ja kaabitsavõlli ning kokkusurutud kruvi ja metalliskraadi võlli jaoks.
