Xin AnengtarvikudTühirulli kandminelahendused, mis on loodud lintkonveierite koormatud külje toetamiseks, vähendades samal ajal lindi longust, sõidutakistust ja tarbetut kulumist. Tänu stabiilsele pöörlemisele, usaldusväärsele tihendusele ja kontrollitud radiaalsele väljajooksule keskendunud konstruktsiooniga suudavad need rullid toetada nõudlikke puistematerjalide käitlemise rakendusi ja on mõeldud kuni 30 000 töötunniks tavapärastes töötingimustes.
Kandev tühirull on lintkonveierisüsteemi üks olulisi komponente, kuna see toetab pidevalt nii konveierilinti kui ka transporditavat materjali. Õigesti valitud tühikäigurattad aitavad säilitada lindi kuju, jaotavad koormust, vähendavad hõõrdumist ja soodustavad stabiilset transporti. Selles juhendis selgitatakse, kuidas kanderattad töötavad, nende peamised komponendid, jõudlustegurid, saadaolevad konfiguratsioonid, valikukaalutlused ja hooldustavad. Samuti uuritakse, miks tuleks tühikäigu tarnija valimisel arvestada rullide täpsust, laagreid, tihendust, materjali kvaliteeti ja konveieri töötingimusi.
Sisukord
- Mis on kandev tühikäigurull?
- Kuidas kandev tühikäigurull töötab?
- Mis on põhikomponendid?
- Milliseid eeliseid see pakub?
- Milliseid tühikäiguradade kandmise tüüpe on saadaval?
- Kuidas valida õige rull?
- Millised tehnilised tegurid mõjutavad jõudlust?
- Kuidas saab konveieri tühikäigukasti eluiga pikendada?
- Korduma kippuvad küsimused
- Järeldus
Mis on kandev tühikäigurull?

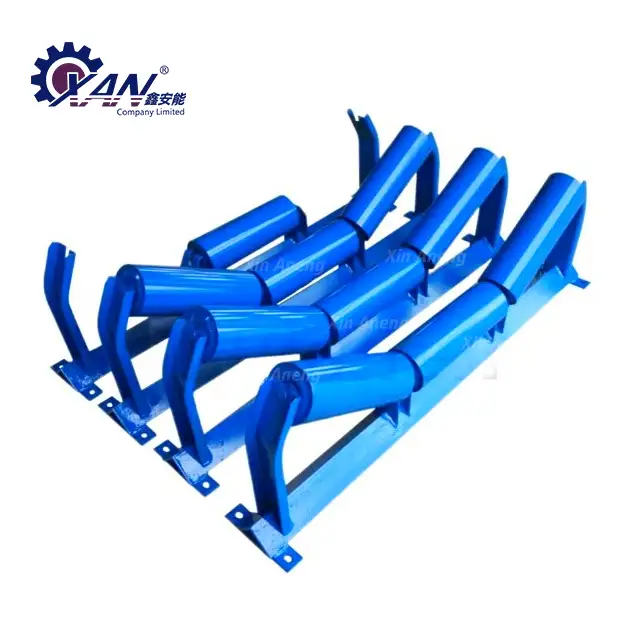

Kandev tühirull on pöörlev konveieri komponent, mis on paigaldatud lintkonveieri kandekülje alla. Selle põhiülesanne on lindi ja sellele asetatud puistematerjali toetamine, kui lint liigub mööda transporditeid.
Erinevalt konveieri ajamirattast, mis annab liikumapanevaks jõuks, pakub tühikäiguratas peamiselt mehaanilist tuge ja kontrollitud veerekontakti. Mitu rullikut on tavaliselt paigutatud tühikäigukomplektina, mis võimaldab lindil säilitada materjali kandmise ajal sobivat profiili.
Olenevalt konveieri konstruktsioonist saab kanderattaid konfigureerida standardsete tühikute, tasapinnaliste paigutuste, löögile orienteeritud konstruktsioonidena, isejoonduvate konfiguratsioonide või V-kujuliste lahendustena. Õige konfiguratsioon sõltub lindi laiusest, materjali omadustest, konveieri kiirusest, laadimistingimustest ja paigaldusnõuetest.
Seetõttu ei ole tootjate ja süsteemiintegraatorite jaoks sobiva kanderulli valimine lihtsalt komponendi ostmise otsus. See mõjutab otseselt konveieri stabiilsust, lindi jälgimist, energiatarbimist, hooldussagedust ja tööiga.
Kuidas kandev tühikäigurull töötab?
Töötamise ajal liigub konveierilint üle rea pöörlevate rullide. Kui puistematerjal laaditakse lindile, kandub selle kaal läbi lindi tühikäigukomplektile ja seejärel konveieri raamile.
Hästi läbimõeldud kandeseade täidab korraga mitut funktsiooni:
- Toetab tühja konveierilindi raskust.
- Toetab transporditavat materjalikoormust.
- Aitab säilitada ettenähtud vööprofiili.
- Vähendab rihma longust tugipunktide vahel.
- Piirab veeretakistust transpordi ajal.
- Aitab säilitada sujuva materjali transpordi.
- Vähendab tarbetut pinget konveierilindile.
Tüüpilises renniga konveieris asetatakse renni moodustamiseks nurga all mitu rulli. See konfiguratsioon suurendab lindi võimet hoida puistematerjale ja võib parandada transpordivõimet ilma liigset lindi laiust nõudmata.
Mis on põhikomponendid?
Konveieri tühikäigu töökindlus sõltub pigem mitme komponendi koostoimest, mitte ainult rulli kestast. Tüüpiline kanderulli koost võib sisaldada võlli, laagreid, tihendeid, otsakatteid, laagripesasid, rulltoru ja sobivat määrimist.
| Komponent | Esmane funktsioon | Miks see on oluline |
|---|---|---|
| Rulltoru | Annab vööle pöörleva tugipinna | Mõjutab jooksu sujuvust, vastupidavust ja rihmakontakti |
| Võll | Pakub pöörlevale sõlmele struktuurset tuge | Peab taluma töökoormust ilma liigse deformatsioonita |
| Laager | Võimaldab rullil pöörata kontrollitud takistusega | Mõjutab otseselt pöörlemise kvaliteeti ja kasutusiga |
| Tihend | Aitab vältida saasteainete sattumist laagripiirkonda | Oluline tolmuses, märjas ja nõudlikus keskkonnas |
| Lõpukork | Toetab ja kaitseb sisemisi komponente | Aitab kaasa montaaži terviklikkusele ja tihendamisele |
| Määrimine | Vähendab sisemist hõõrdumist ja kulumist | Toetab sujuvamat tööd ja laagrite vastupidavust |
Seetõttu peaks kvaliteedikontroll hõlmama tooraineid, laagreid, tihendeid, tootmise täpsust, montaažiprotsesse ja lõppkontrolli, mitte keskenduma ainult rulli välisilmele.
Milliseid eeliseid see pakub?
1. Parem turvavöö tugi
Pidev tugi vähendab lindi liigset longust ja aitab säilitada stabiilset transpordipinda. See on eriti oluline, kui konveier käsitleb raskeid või pidevalt laaditud puistematerjale.
2. Vähendatud vöö kulumine
Materjali koormuse ühtlane jaotamine aitab vähendada lokaalset pinget vööle. Rulli õige pöörlemine võib minimeerida ka tarbetut hõõrdumist rihma ja tugisüsteemi vahel.
3. Sujuvam materjalikäsitlus
Stabiilne tühikäigu pöörlemine võimaldab lindil järjepidevalt mööda konveieri marsruuti liikuda. See võib kaasa aidata materjali sujuvamale liikumisele ja vähendada tööhäireid.
4. Konveierilindi pikem kasutusiga
Kui rihm on õigesti toestatud ja veeretakistus on kontrollitud, saab tarbetut mehaanilist pinget vähendada. Aja jooksul võib see kaasa aidata rihma pikenemisele ja madalamatele asenduskuludele.
5. Madalamad hooldusnõuded
Usaldusväärsed laagrid, tõhus tihendus, täpne tootmine ja sobivad materjalid võivad vähendada tühikäigu enneaegse vahetamise ja konveieri planeerimata seisaku sagedust.
Milliseid tühikäiguradade kandmise tüüpe on saadaval?
Iga konveieri jaoks pole ühtset tühikäigu konfiguratsiooni. Erinevad konveieri paigutused ja materjalikäitlustingimused nõuavad erinevat tugikorraldust.
- Standardsed tühikäigurattad:Tavaliselt kasutatakse puistematerjalide lintkonveierite koormatud poolel künaprofiili moodustamiseks.
- Lamedad tühikäigud:Sobib rakendustele, kus on vaja lamedat rihmaprofiili.
- Mõju tühikäigud:Mõeldud aladele, kus materjal langeb vööle ja on vajalik täiendav löögineeldumine.
- Isereguleeruvad tühikäigurattad:Kasutatakse lindi jälgimise kontrollimiseks ja lindi ekslemise vähendamiseks.
- V-kujulised tühikäigurattad:Kasutatakse konkreetsete konveierikonfiguratsioonide jaoks, kus eelistatakse V-kujulist tugiseadet.
Konveierisüsteemi projekteerimisel või uuendamisel tuleks tühikäigu tüüp valida koos lindi, rihmaratta, kronsteini, laadimispunkti ja konveieri üldise konstruktsiooniga, mitte käsitleda isoleeritud komponendina.
Kuidas valida õige rull?
Õige rulli valimine nõuab enamat kui kataloogiosa numbri sobitamist. Insenerid ja ostumeeskonnad peaksid hindama kogu töökeskkonda.
- Määrake rihma laius:Laiemad rihmad nõuavad üldjuhul suuremaid ja sobivamalt konfigureeritud tugisüsteeme.
- Kontrollige rihma kiirust:Suuremad kiirused seavad suuremad nõudmised pöörlemise stabiilsusele, tasakaalule, laagritele ja tihendusele.
- Hinnake edastusvõimsust:Rulli paigutus peab kandma nii rihma raskust kui ka maksimaalset materjalikoormust.
- Võtke arvesse materjali omadusi:Abrasiivsed, tolmused, märjad, kleepuvad või söövitavad materjalid võivad vajada spetsiifilisi tihendus- ja materjalivalikuid.
- Vaadake paigaldustingimusi:Rulli valikut võivad mõjutada temperatuur, niiskus, kokkupuude tolmuga, välistingimustes paigaldamine ja puhastustingimused.
- Kinnitage mõõtmete ühilduvus:Võlli mõõtmed, rulli läbimõõt, raami konfiguratsioon ja paigaldusmõõtmed peavad vastama konveierile.
Näiteks avaldatud kanderatta jõudlusandmed võivad hõlmata lindi laiusi umbes 500 mm kuni 2400 mm, kusjuures ülekandevõimsus varieerub sõltuvalt lindi laiusest ja kiirusest. See näitab, miks tööparameetrid tuleks enne spetsifikatsiooni lõplikku vormistamist kinnitada.
Millised tehnilised tegurid mõjutavad jõudlust?
Tööstusliku konveierirulli hindamisel on üks olulisemaid kaalutlusi täpsus. Liigne radiaalne väljavool võib suurendada vibratsiooni ja takistust, samas kui halb laagri- või tihendusvõime võib lühendada kasutusiga.
| Tulemustegur | Võimalik mõju | Soovitatav fookus |
|---|---|---|
| Radiaalne väljajooks | Võib mõjutada vibratsiooni ja rihma liikumise stabiilsust | Säilitage sobiv tootmistäpsus |
| Laagri kvaliteet | Mõjutab pöörlemiskindlust ja vastupidavust | Kasutage töötingimustele sobivaid laagreid |
| Tihendusjõudlus | Aitab kaitsta sisemisi komponente saastumise eest | Sobitage tihendid tolmu, niiskuse ja keskkonnaga kokkupuutega |
| Rulli pind | Mõjutab rihma kontakti ja sõidutakistust | Hoidke pind sile ja korralikult viimistletud |
| Võlli tugevus | Määrab vastupidavuse aksiaalsetele ja töökoormustele | Valige mõõtmed vastavalt tegelikule koormusele |
| Määrimine | Mõjutab laagrite hõõrdumist ja kulumist | Kasutage sobivat määret ja tõhusat sisekaitset |
Olemasoleva tehnilise teabe kohaselt kasutavad Xin Aneng rullid spetsiaalseid laagreid, liitiumipõhist määret ning sise- ja välistihendit. Toode on ette nähtud kuni 30 000 tunniks tavalistes töötingimustes, kuigi tegelik kasutusiga sõltub koormusest, kiirusest, keskkonnast, hooldusest, paigaldusest ja muudest tööteguritest.
Kuidas saab konveieri tühikäigukasti eluiga pikendada?
Isegi hästi toodetud tühikäiguratas nõuab asjakohast paigaldust ja hooldust. Ennetav hooldusprogramm võib aidata probleeme tuvastada enne, kui need arenevad lindi või konveieri riketeks.
- Kontrollige rulle regulaarselt ebatavalise müra või vibratsiooni suhtes.
- Kontrollige kinnikiilumise või suure takistusega pöörlemise märke.
- Kontrollige tihendeid nähtavate kahjustuste või saastumise suhtes.
- Jälgige rihma jälgimist ja uurige rihma püsivat kõrvalekallet.
- Eemaldage rullikoostu ümber kogunenud materjal.
- Kontrollige kinnitusraamide ja võllide lõtvust või deformatsiooni.
- Vahetage kahjustatud rullikud koheselt välja, et vältida rihma sekundaarset kahjustust.
- Korduvate rikete tuvastamiseks hoidke hooldusdokumente.
Rutiinne ülevaatus on eriti oluline kaevandamisel, täitematerjalide, sadamate, elektritootmise, tsemendi, metallurgia ja muudes puistematerjalide käitlemise keskkondades, kus konveierid võivad töötada pikka aega suure koormuse all.
Korduma kippuvad küsimused
Mis on kandva tühikäigurulli peamine eesmärk?
Peamine eesmärk on toetada konveierilindi koormatud külge ja transporditavat materjali. See aitab säilitada rihma kuju, vähendada longust, kontrollida veeretakistust ja soodustada materjali stabiilset käsitsemist.
Mis vahe on kandval tühikäigul ja tagasivoolul?
Kanderull toetab lindi koormatud kandekülge, tagasitõmberull aga tühja tagastuskülge, kui lint liigub tagasi konveieri laadimisala poole.
Mille poolest erineb kandev tühikäiguratas löökjõust?
Standardne kanderull toetab transportimise ajal peamiselt linti ja materjali. Löögitühik on tavaliselt paigutatud laadimistsoonidesse, kus langev materjal tekitab suuremaid löögijõude ja on vaja täiendavat turvavöö kaitset.
Kui kaua kandes olev tühikäigurull vastu peab?
Kasutusiga sõltub koormusest, kiirusest, materjalist, keskkonnast, paigaldusest, hooldusest, laagrite kvaliteedist ja tihendusest. Xin Aneng määrab tavalistes töötingimustes kuni 30 000 tundi, kuid tegelikku jõudlust tuleks hinnata vastavalt konkreetsele rakendusele.
Millist teavet peaksid ostjad tellimisel esitama?
Ostjad peaksid tavaliselt esitama lindi laiuse, lindi kiiruse, ülekandevõimsuse, materjali omadused, konveieri paigutuse, rulli läbimõõdu, võlli mõõtmed, paigalduskeskkonna ja kõik kohaldatavad tehnilised või mõõtmete nõuded. Täieliku teabe esitamine aitab tootjal soovitada sobivat konfiguratsiooni.
Järeldus
Kanderull võib olla suhteliselt väike komponent terves konveierisüsteemis, kuid selle mõju lindi toele, materjali käsitsemise stabiilsusele, kulumisele, hooldusele ja üldisele töötõhususele on märkimisväärne. Rullkonstruktsiooni, laagrite, tihendite, määrimise, mõõtmete täpsuse ja rakendusespetsiifilise disaini õige kombinatsioon võib aidata konveierioperaatoritel saavutada usaldusväärsemat pikaajalist jõudlust.
Projektide jaoks, mis nõuavad töökindlaid konveieri komponente, pakub Xin Aneng'i Carrying Idler Roller lahendus võimalust nõudlikeks puistematerjalide transportimiseks. Kui valite uue konveieri jaoks rulle, asendate olemasolevaid tühikuid või töötate välja kohandatud konveierisüsteemi,võtke meiega ühendustoma rihma laiuse, kiiruse, mahutavuse ja töötingimustega, et arutada teie projekti jaoks sobivat lahendust.
